YSP-W220Ⅲ激光模具焊接机主要用于S136,SKD -11,NAK80,8407,718,738,H13,P20,W302,2344等模具钢、碳钢、普通合金钢、不锈钢、铍铜、紫铜和极硬合金材料的塑胶模具、铸造模、锻造模、冲压模、压铸模等。
二、产品特点:
项目 |
参数名称 |
参数值 |
焊接 性能 |
最大激光输出功率 |
220W |
焦点工作距离 |
300mm(光路上下手动调节) |
|
焊丝大小 |
⊙0.2-⊙0.8mm |
|
光斑大小 |
0.2mm -2mm |
|
焊接深度 |
0.1mm -2.5mm |
|
瞄准定位 |
红光指示(可选CCD图像放大监视系统) |
|
工作台行程 |
100mm×200mm |
|
光路行程 |
电动部分90mmX90mm 手动部分 500mm |
|
运动速度 |
≤200mm/s |
|
物理特性及 其他 |
工作台承重 |
300Kg |
主机耗电功率 |
11KW |
|
冷却系统 |
一体化强制冷水机 |
|
电力需求 |
220V±5%,50Hz,40A |
|
安装占地面积 |
1.5mx2m |
五、应用范围:

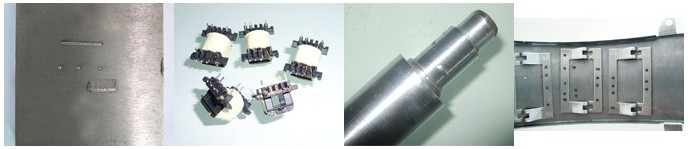

QC-W220Ⅲ激光模具焊接机普遍应用于手机、数码产品、汽车及摩托车等模具制造和成型行业。
